Klíčové kódovací informace

SMARTRA úvod

SMARTRA je zkratka pro SMARt TRansponder Antenna. Jednotka SMARTRA obsahuje integrovanou indukční anténu a elektroniku kolem sestavy zámku zapalování.

SMARTRA neprovádí kontrolu platnosti transpondéru ani výpočet šifrovacího algoritmu. Toto zařízení je pouze pokročilé rozhraní, které převádí RF datový tok (rádiová frekvence 125 kHz) transpondéru na sériovou komunikaci do ECM a naopak. SMARTRA komunikuje s řídicím modulem motoru prostřednictvím vyhrazené komunikační linky (nazývané W-Line nebo Immo-Line). Během komunikace ECM a SMARTRA nelze pro komunikaci použít K vedení ECM. ECM řídí komunikaci buď se SMARTRA nebo s diagnostickým zařízením na lince K přepínáním multiplexeru a specifickými komunikačními postupy. Multiplexer je součástí hardwaru ECM.

Systém imobilizéru se skládá z ECM, SMARTRA, kontrolky a klíčků zapalování s vestavěným transpondérem. ECM provádí kontrolu klíče zapalování pomocí speciálního šifrovacího algoritmu, který běží v transpondéru a v ECM paralelně. Motor lze nastartovat pouze v případě, že jsou výsledky stejné. Údaje všech transpondérů, které jsou platné pro vozidlo, jsou uloženy v ECM.

Během procesu učení klíče bude transpondér naprogramován na specifická data vozidla. Specifická data vozidla se zapisují do paměti transpondéru.

PIN kódy

PIN kód je zkratka pro kód Product Identification Number. PIN kód je jedinečný kód pro každé vozidlo a je naprogramován do ECM na výrobní lince.

PIN kód je nutný při učení nového ECM a nových klíčů, např.

• Když je přidán nový klíč
• Při výměně za nový ECM nebo použitý ECM (neutralizovaný ECM)
• Když je klíč ztracen a je třeba jej smazat

Pokud 3x zadáte nesprávný PIN, imobilizér (SMARTRA nebo Smart klíč) se uzamkne Abyste odemkli:

• U mechanických klíčů nechte klíč zapnutý 1 hodinu.
• Pro inteligentní klíč (přiblížení) nechte auto v klidu s dobrým nabitím baterie po dobu 1 hodiny.

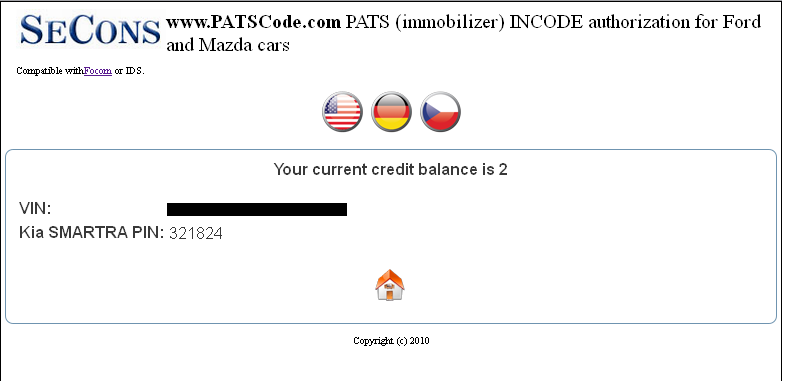

PIN kód vozidla lze získat prostřednictvím služby www.PATSCode.com nebo prostřednictvím prodejce Hyundai.

Podporovaná vozidla

Následující seznam zobrazuje všechna vozidla, u kterých je podporována klíčová výuka:

Mechanické klíče s RFID čipem (bez blízkosti)

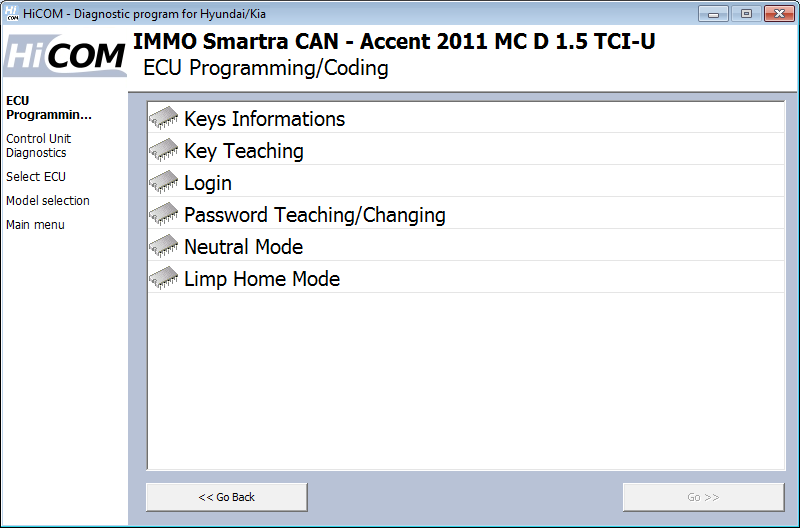

Postup kódování klíčů je dostupný v řídicí jednotce IMMO – Imobilizér z menu „Programování/Kódování ECU“.

Výuka

Motor musí být vypnutý. Klíč je otočen do polohy ON.

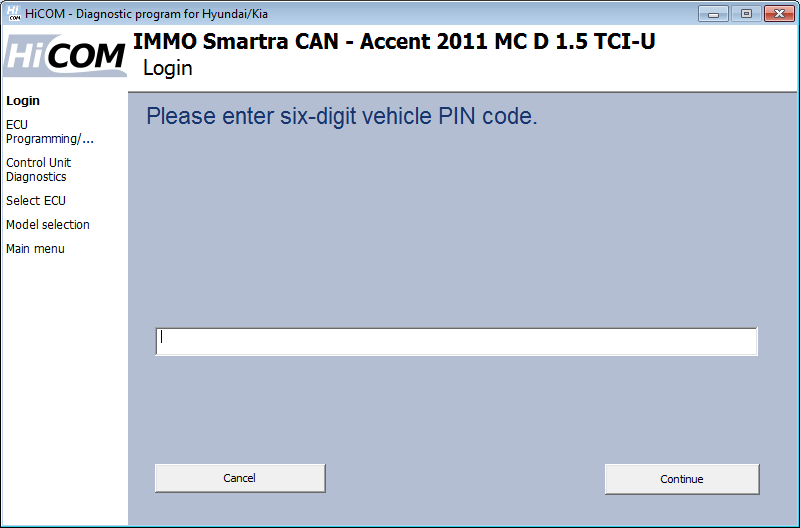

Budete vyzváni k zadání 6místného PIN kódu. (např. 123456, viz strana 2 - PIN kódy)

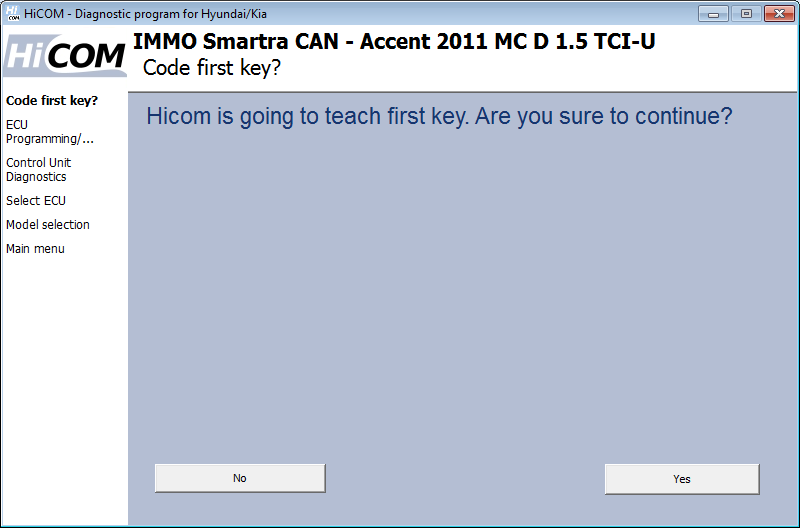

Nyní máte klíč v zapalování v poloze ON. Tento klíč je zakódován po kliknutí na tlačítko "Ano".

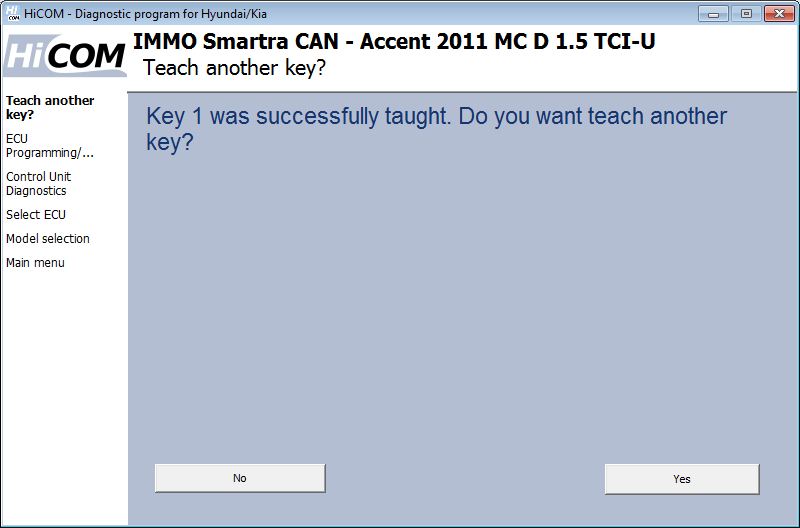

Budete dotázáni, zda chcete kódovat další klíč. Pokud kliknete na "ano", HiCOM vás požádá o vložení dalšího klíče. Kódovat lze až 4 klávesy. (některé řídicí jednotky umožňují jednotky až 8 kláves). Pokud kliknete na "Ne", proces kódování se ukončí a nebudou přidány žádné další klíče.

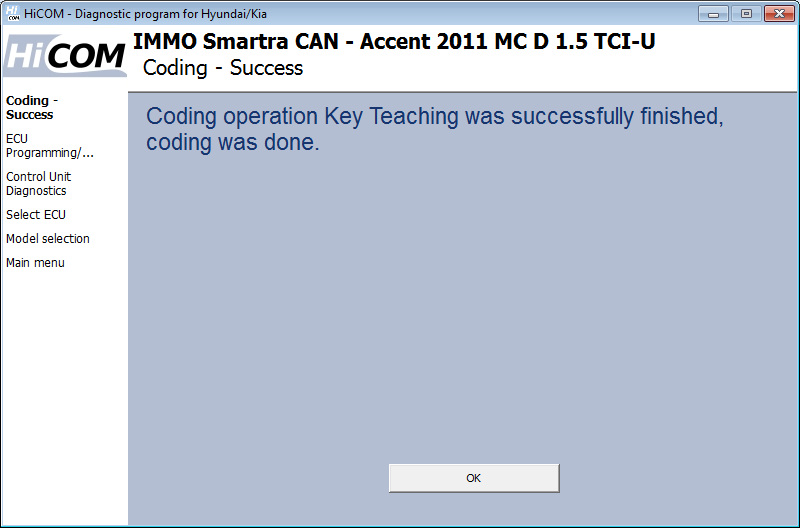

Po úspěšném dokončení operace vypněte zapalování na 10 sekund.

Chytrý klíč (Dálkové ovládání)

Některá vozidla mají místo mechanického klíče bezkontaktní (RFID) chytrý klíč. Na těchto vozidlech selže kódování přes SMARTRA provoz, je nutné pro tento účel použít speciální vyhrazenou řídící jednotku smart-key. Funkci lze nalézt v řídicí jednotce Smart Key Saving (PIC, SMKCODE).

//Použité chytré klíče nelze naprogramovat na jiný vůz. Ujistěte se prosím, že kupujete chytré klíče z důvěryhodného zdroje.//

//Pokud není přítomen platný inteligentní klíč, není možné nastartovat motor a také nemusí být možné diagnostikovat jiné ECU než PIC/SMK.//

Výuka

Motor musí být vypnutý, tlačítko start/stop ve stavu OFF.

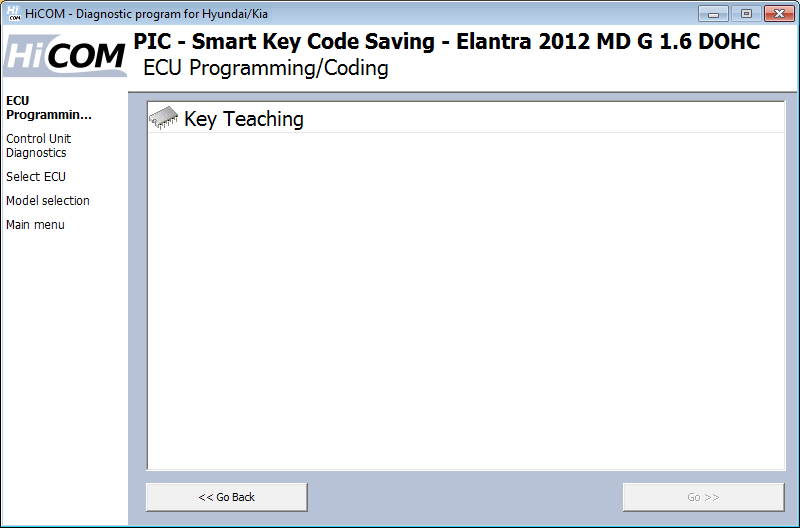

Vyberte funkci "Key Teaching" v nabídce "ECU Programming/Coding".

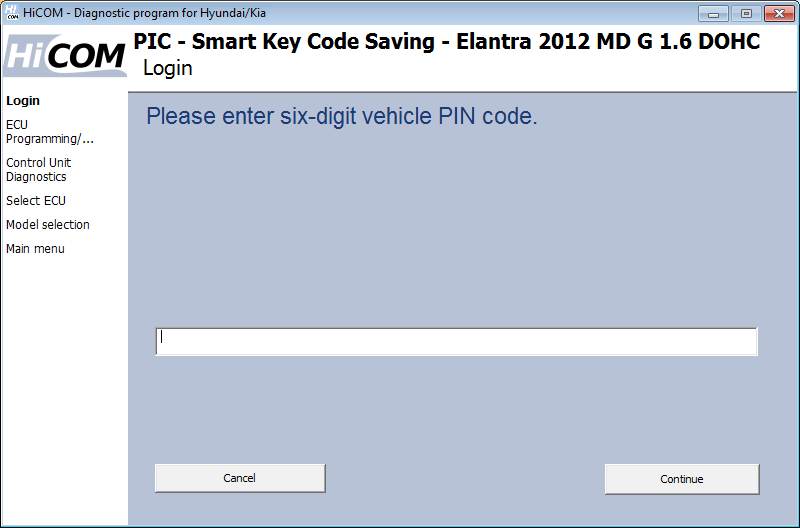

Budete vyzváni k zadání 6místného PIN kódu. (např. 123456, viz strana 2 - PIN kódy)

Pokud zadáte nesprávný PIN kód, ECU se po 2 nebo 3 pokusech zablokuje.

Po tomto kroku se na některých ECU automaticky spustí výuka MSL.

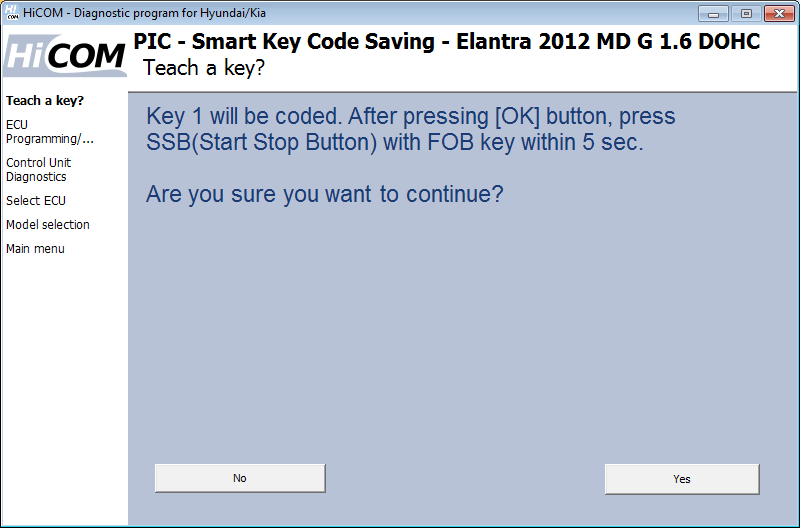

Přívěsek na klíče musí být vložen do držáku chytrého klíče (pokud žádný držák smart klíče není, použijte hrot dálkového ovládání ke stisknutí tlačítka start/stop)

Podržte tlačítko Stop Start po dobu 5 sekund s klíčem v držáku chytrého klíče. Pokud vaše auto nemá držák chytrého klíče, použijte ke stisknutí tlačítka start/stop špičku dálkového ovladače.

Stejná operace bude provedena pro ostatní chytré klíčenky. Lze překódovat maximálně 2 Smart klíče.

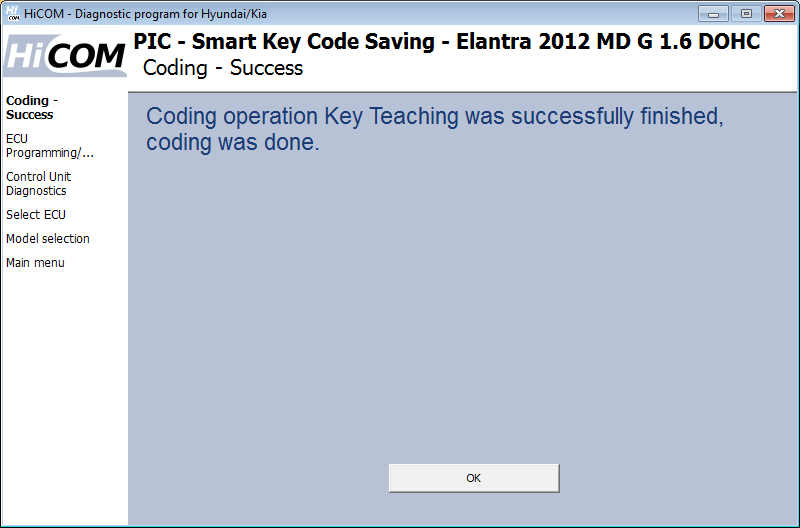

Po dokončení kódování HiCOM zobrazí informace o úspěšném kódování.

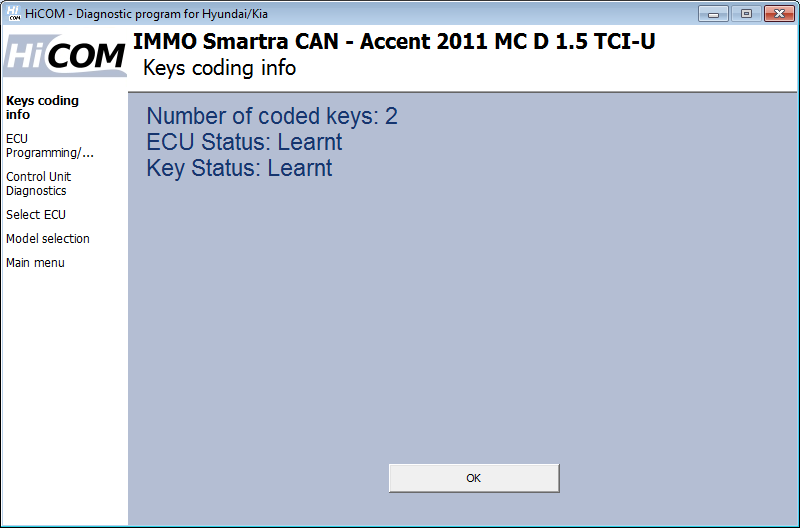

Klíčové informace

Zobrazuje základní informace o klíčích. Možné hodnoty: Nekontrolováno, Naučit se, Virgin, Neutral, Locked

Přihlášení

Tato funkce se používá k testování správnosti PIN.

Výuka/Změna hesla

Heslo se používá k přepnutí vozu do režimu Limp.

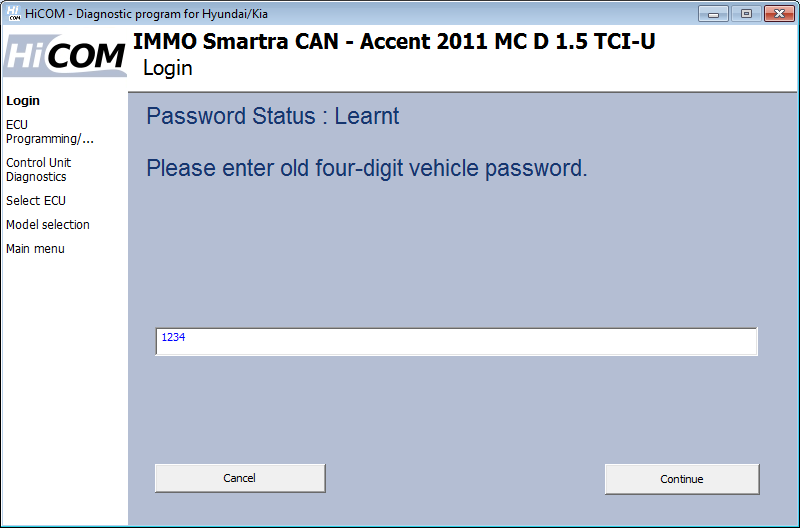

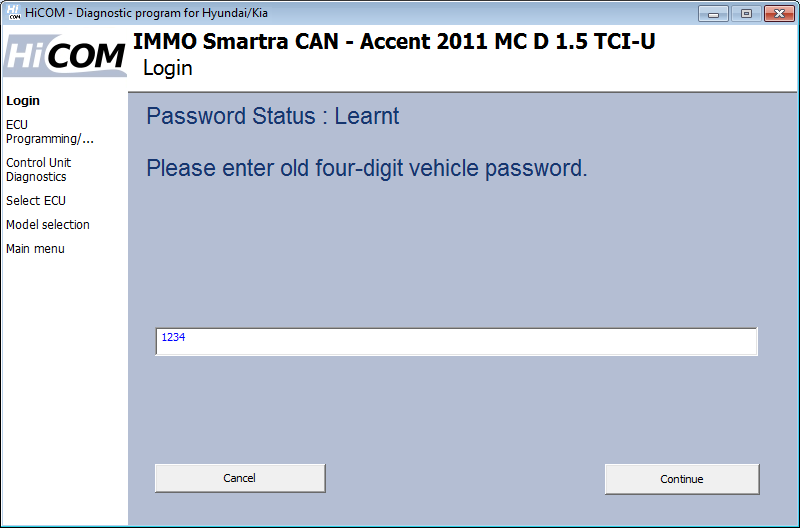

Pokud řídicí jednotka není „Panna“, budete vyzváni k zadání hesla. Heslo je numerické, skládá se ze 4 desetinných číslic (např. 1234). Pokud jde o řídicí jednotku Virgin, budete přímo vyzváni k nastavení hesla.

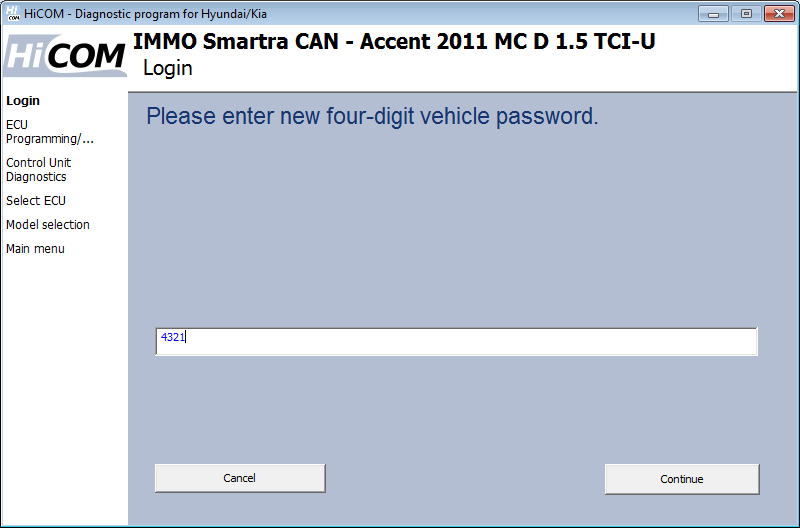

Nyní zadejte nové heslo. Heslo se musí skládat ze čtyřmístného dekadického čísla (např. 1234). Po stisknutí tlačítka "Pokračovat" je heslo nastaveno v řídící jednotce.

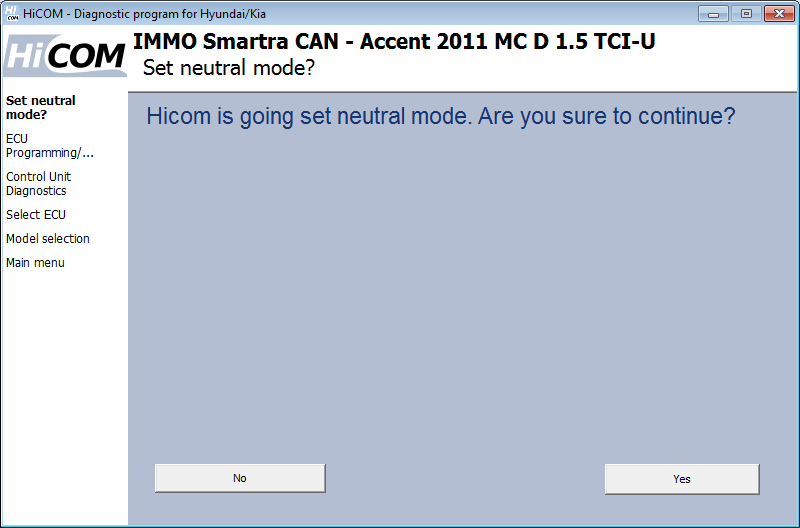

Neutrální režim

Tato funkce slouží k použití již použité ECU v jiném vozidle.

Motor musí být vypnutý. Klíč je otočen do polohy ON.

Limp Home Mode

Tato funkce přepne vůz do nouzového režimu, který se používá k odvezení vozu do servisu v případě ztráty všech klíčů nebo nefunkčnosti modulu SMARTRA.

ECM informuje řidiče o stavu kulhání 5x bliknutím po dobu 5 sekund. Poté může být heslo uživatele zasláno do ECM prostřednictvím HiCOM. Limp home lze aktivovat také klíčkem zapalování. ECM informuje řidiče blikáním kontrolky imobilizéru o stavu ochabnutí. Poté lze zadání uživatelského hesla do ECM provést speciální sekvencí zapnutí/vypnutí zapalování.

• Nejprve je nutné nastavit heslo (pomocí funkce „Výuka hesla/Změna“)
• Motor musí být vypnutý. Klíč je otočen do polohy ON.
• Zadejte čtyřmístné dekadické číslo (heslo), např. 1234.
