Podívejte se prosím na stránku s obecnými informacemi o kódování vstřikovačů .

Pokrytí v HiCOMu

1 Kalibrace vstřikovače Bosch EDC16C39 a EDC17

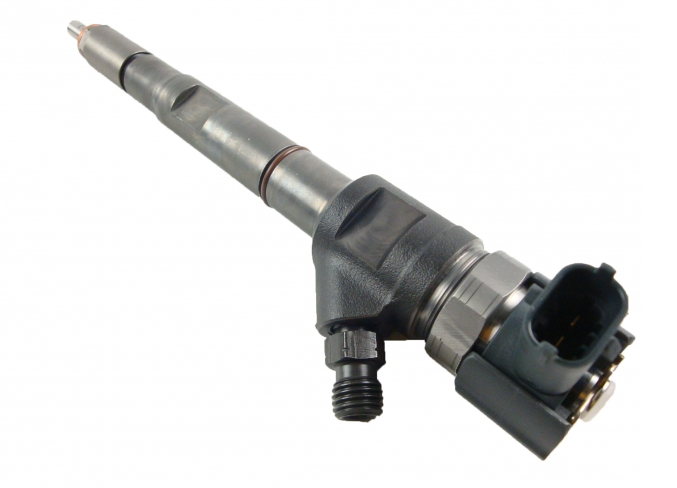

Každý vstřikovač má kalibrační číslo laserované na horní stranu vstřikovače.

Kalibrační číslo se skládá ze 7 čísel nebo písmen (např. „CFLKN2I“).

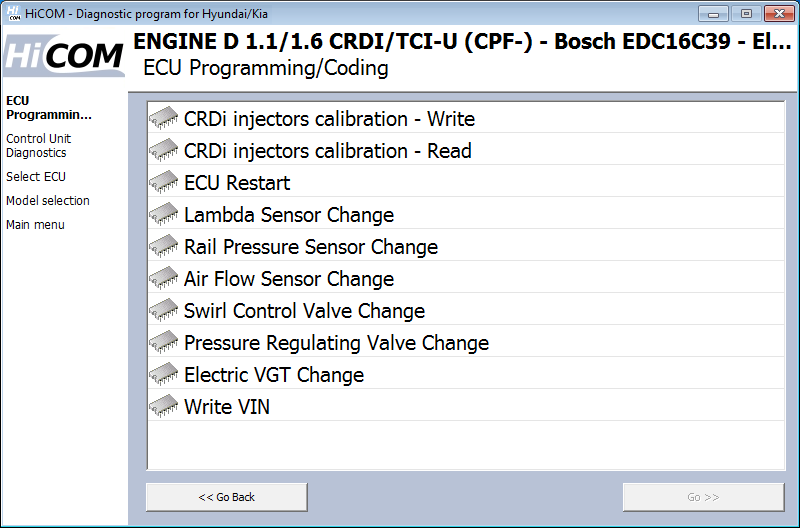

Kalibrace vstřikovače CRDi je k dispozici v nabídce „Programování / kódování ECU“ po připojení k řídicí jednotce vznětového motoru.

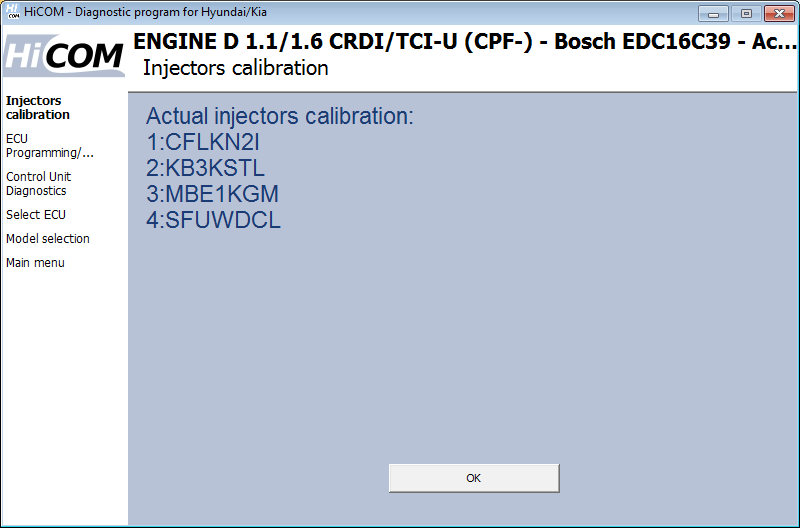

Aktuální konfiguraci vstřikovače lze přečíst pomocí funkce „kalibrace vstřikovače CRDi - čtení“. Použití této funkce je bezpečné. Nezmění to žádné hodnoty.

Zobrazené kalibrační čísla by se měly shodovat s kalibračními čísly vstřikovačů nainstalovaných ve vozidle.

Před kalibrací nových vstřikovačů doporučujeme přečíst a uložit původní hodnoty.

Pro kalibraci nových vstřikovačů použijte funkci „kalibrace vstřikovače CRDi - zápis“.

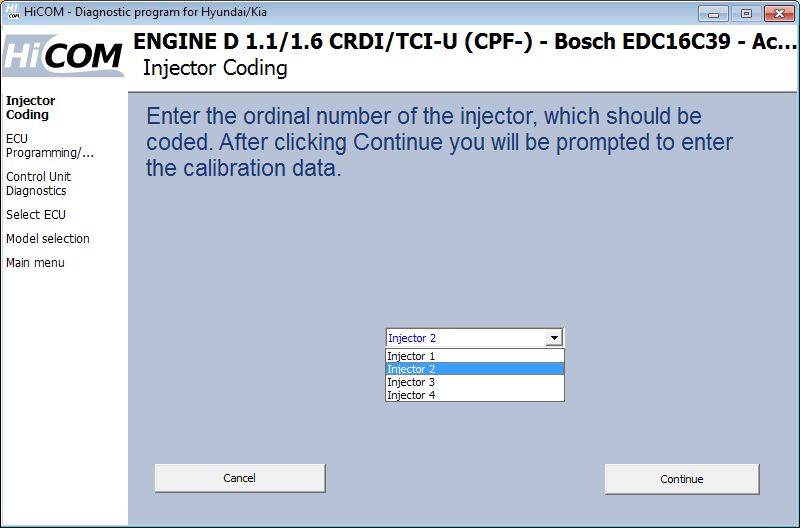

Vstřikovače jsou kalibrovány jeden po druhém. Nejprve budete požádáni o kalibraci pořadového počtu vstřikovačů (1..4 pro čtyřválcový motor, 1..5 pro pětiválcový, 1,6 pro šestiválcový).

Poté zadejte správné 7místné kalibrační číslo.

Ověřte úspěšný provoz odečtením kalibrace vstřikovačů.

2 Kalibrace vstřikovače Delphi

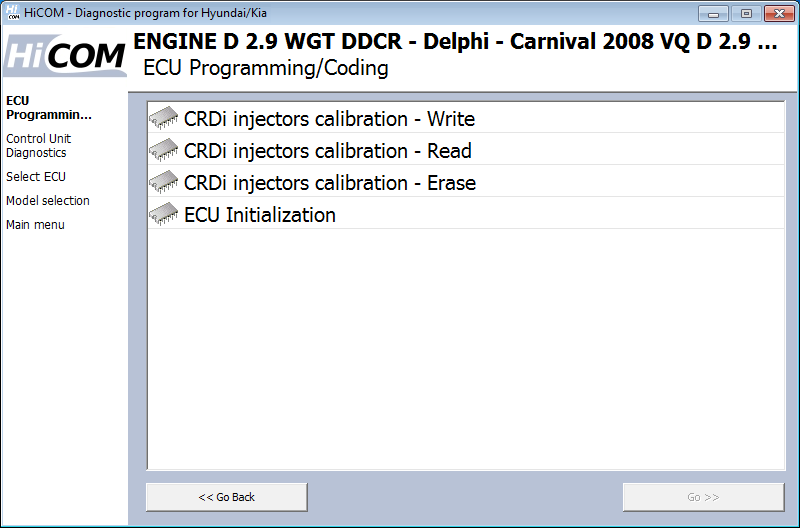

Kalibrační postup pro vstřikovače Delphi je stejný jako u Bosch. V nabídce „Programování / kódování ECU“ je pouze jedna další funkce, funkce „Kalibrace vstřikovačů CRDi - vymazat“, která se používá k vymazání aktuálních kalibračních dat vstřikovačů.

Vstřikovače Delphi mají jiný formát kalibračních čísel než vstřikovače Bosch:

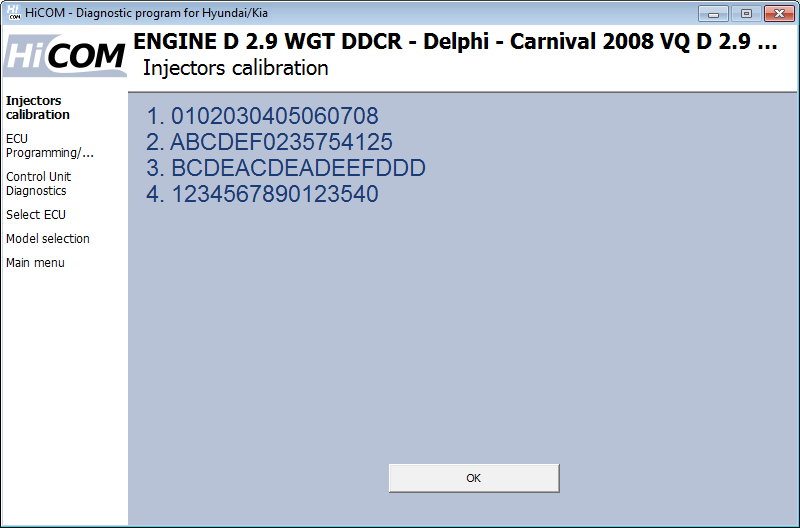

Příklad kalibračních čísel zadaných v řídicí jednotce Delphi DDCR na sběrnici KWP2000. Pro každý vstřikovač se zadává 16místné kalibrační číslo obsahující písmena a číslice.

Příklad kalibračních čísel zadaných v řídicí jednotce Delphi DCM na sběrnici CAN. Pro každý vstřikovač se zadává 20místné kalibrační číslo obsahující písmena a číslice.
